一：概述

（一）用途及范圍

隨著國民經濟的不斷提高發展，國家對工礦企業的安全生產提出了更高的要求，特別是對電器設備漏電造成的人員觸電以及危險環境下漏電火災事故的防范更加重視。裝置安裝在0.4kV低壓配電系統中，用于檢測TN-C-S、TN-S及局部TT系統中的剩余電流等電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流引起的電氣火災隱患。適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域。

（二）裝置功能及特點

? ?YCH-XD-2裝置是我公司自主開發研制的漏電流在線監測裝置；其主要功能及特點如下：

1、實時監控：能夠?qū)崟r監測系統電壓電流，有功功率、無功功率、功率因數、以及頻率等，同時不間斷的實時監測用電系統的漏電流值?？梢酝ㄟ^系統監測軟件實時顯示，數據統計，曲線顯示等，有助于檢修人員及時準確判斷系統運行狀況。

2、多級預警功能：裝置支持多級預警，整定值從30-1000mA連續可調，系統檢測到漏電電流值超過預警定值時，發出報警動作(總報警)，并自動延時后，調整到下級定值，可根據報警間隔時間的長短，判斷漏電故障發展速度，及時確定檢修計劃；另外裝置可人選6條線路作為跳閘線路，當漏電流值超過跳閘整定值時，經過一定的延時（脫扣延時設定）可做出跳閘動作。跳閘功能可以選擇“投入”或“退出”。

3、智能數字漏電互感器：裝置采用高精度漏電流互感器，可監測到mA級的電流，并以485總線的形式上傳到監測主機。監測主機最多可以監測128條線路，采用數字互感器，可以節約線纜成本，使安裝更方便。

4、故障記錄：裝置可以記錄200條故障數據，可以通過液晶按鍵查詢，也可以通過后臺系統軟件查詢，為檢修計劃提供參考數據。

5、開關量輸入：裝置提供了6路開關量輸入，

6、通訊：裝置具有RS485以及RJ45以太網接口，采用標準MODBUS通訊協議。

二：參數

? 1、監測主機

?（一）額定參數值

額定電源電壓：AC/DC220 ±20%

額定功耗：3W

額定三相電壓：AC100V(AC57.7V)

額定三相電流：AC5A

（二）報警跳閘節點

AC250V/3A、DC30V/3A

（3）電壓等級

0.4KV、0.69KV、1.14KV

（4）監測容量：最多可同時監測128條線路。

（5）漏電預警：多級預警，30~1000mA連續可調。

（6）漏電跳閘：整定值30~1000mA連續可調，延時整定，功能可投退。

（7）通訊方式：支持RS485總線，以及以太網，采用MODBUS通訊協議。

（8）安裝方式：嵌入式

（9）工作環境：溫度：-10℃~45℃；相對濕度：≤90%

（10）儲存環境：

? ? 2、智能數字漏電互感器

? ? （1）供電方式：DC24V

? ? （2）精度等級：1級

? ? （3）功耗：≤2VA

? ? （4）工作溫度:－10℃～＋45℃; 存儲溫度: －20℃～＋70℃;

相對濕度: 5%～95%不結露; 海拔高度: ≤2500m

? ? （5）安全性：工頻耐壓：端子組對機殼之間是AC3kV/1min

絕緣電阻：端子組對機殼＞100MΩ

? ? （6）安裝方式：導軌式

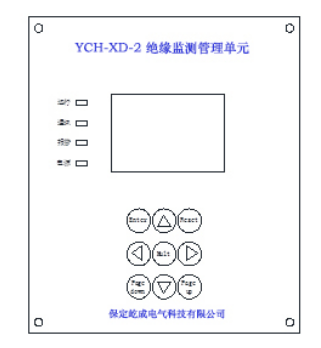

三：面板功能說明

?按鍵說明：

（1）按鍵、：操作菜單選項用，兼做參數值修改鍵。做參數值修改鍵時，、鍵作數值增1、減1使用，增加按下時間可變?yōu)樵?0，減10，或者增50，減50。

（二）Reset鍵：整機的復歸鍵。

（三）Page up和Page down鍵：用于同級菜單向上、向下翻頁；參數修改時，作為切換修改參數使用。

（四）Mult鍵：作為返回上級菜單用。

（五）Enter鍵：作為進入菜單的確定鍵，在參數修改頁面作為激活和完成修改使用。

?指示燈

運行燈：裝置正常運行時，閃爍，頻率為1Hz。

通訊燈：裝置和智能數字互感器通訊時，每交互一次，則閃爍一次。

報警燈：當有線路漏電流值超過報警閾值時，報警燈點亮。

電源燈：裝置電源正常時，指示燈亮。

四：裝置操作使用說明

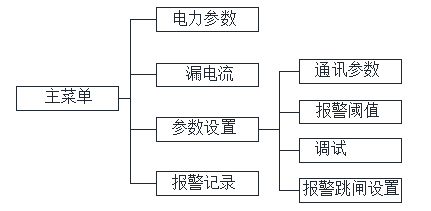

（1）菜單結構

，顯示主菜單，大約10秒鐘左右，會進入循環顯示頁面，循環顯示電力參數以及線路漏電流數值。裝置在大約2分鐘左右進入無背光運行狀態。

（3）參數設置

參數設置分為通訊參數設置、報警閾值、調試、以及報警跳閘設置

?通訊參數設置

按Enter鍵進入通訊參數設置后，再次按下Enter鍵激活當前頁面第一項修改項，可以通過上下鍵修改參數，可以通過Pageup和Pagedown鍵，切換修改項，修改完成后，按下Enter鍵，保存修改?？梢栽俅伟聪翽ageup和Pagedown鍵進行通訊參數的翻頁操作。

?報警閾值設置

修改方法同上。

? ? 調試

進入調試菜單后，可以修改校準使能，線路數量，以及開出使能、開入開出的自測試等，開出測試時，要通過Enter鍵來改變開出的狀態。在進入開出開入測試頁面后，直接改變開入狀態，可以直接在液晶屏幕上查看到狀態變化情況，可用來做投運前的自測試。

?報警跳閘設置

通過此項配置，可以修改1-6路開出量對應的報警線路，以及是否投運。具體修改方法同上。

（4）報警記錄

三：現場接線方案

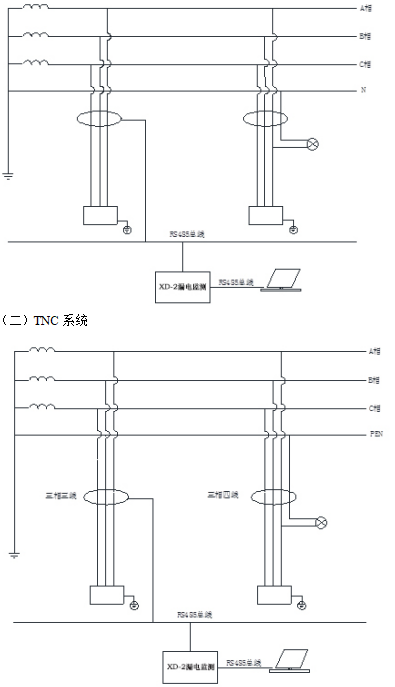

（1）TT系統 ? ? ?

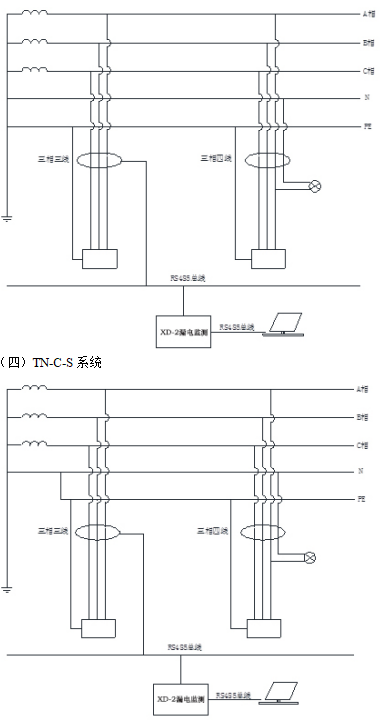

（三）TNS系統

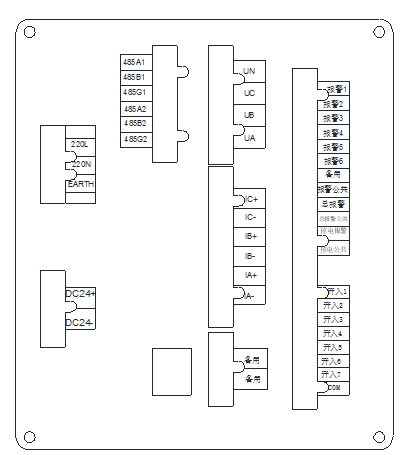

四、后端子定義

備注：485A1、485B1為上位機通訊接口；485A2、485B2數字傳感器接口。

五、外形及開平尺寸圖
