反孤島裝置工作原理是什么

反孤島裝置工作原理

反孤島裝置主要應用于分布式光伏發電系統，其工作原理與電網檢修時保障人員安全密切相關，以下為您詳細介紹：

工作啟動條件

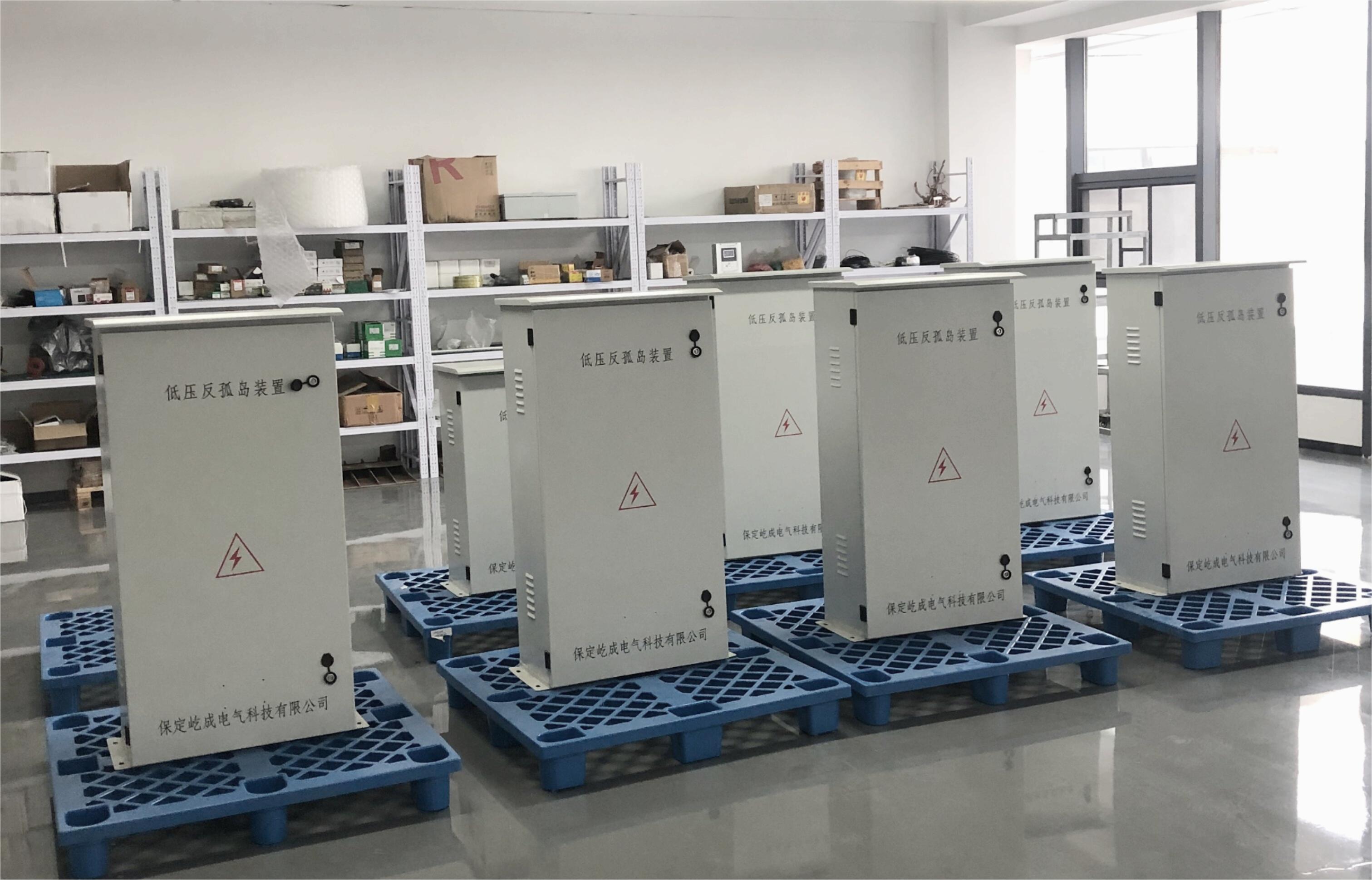

當電網需要檢修時，并網開關斷開，此時手動投入低壓反孤島裝置。若柜中反孤島控制器處于黑屏狀態，可確認400V母線沒有電壓；若400V母線有電壓，反孤島控制器會在正常運行電壓85V - 275V的范圍內開始正常運行。

打破平衡機制

反孤島裝置中的擾動電阻投入，這一操作會打破孤網運行的平衡狀態。通過對400V母線電壓進行擾動，使得電壓和頻率產生波動。從原理上來說，反孤島的擾動負載投入后，發電與用電的平衡狀態被打破。在電力系統中，一旦平衡被打破，必然會導致電壓的頻率和電壓發生變化。

逆變器響應動作

逆變器本身具備防孤島保護功能，當它檢測到外部存在故障（即檢測到電壓和頻率的異常波動）時，會自行停止工作。簡單來講，反孤島裝置的投入起到了逼停逆變器的作用。這樣一來，無需逐一確定每家每戶的逆變器是否停止工作，既方便了檢修人員檢修設備，保證了檢修人員的安全，同時也保證了用戶的用電安全。
